Размеры кованых стальных шаров

Как размер кованых стальных шаров влияет на результаты измельчения

Размер кованых стальных шаров — не просто параметр каталога. Он определяет, какая энергия удара передается руде, как часто происходит контакт с частицами, как ведет себя шаровая загрузка мельницы и с какой скоростью расходуются мелющие тела. Шар большего размера может разрушать крупный прочный материал питания, который меньшие шары неоднократно не способны раздробить. В то же время такой крупный шар может обеспечивать слишком малую площадь контакта для эффективного тонкого измельчения. Универсально «лучшего» диаметра не существует; практическим выбором является смесь размеров, соответствующая питанию, мельнице, целевым параметрам контура и свойствам руды.

Для большинства операций измельчения правильный исходный вопрос заключается не в том: «Какой размер кованого стального шара имеет наибольшую твердость?» Следует спросить: «Какие частицы должна разрушать эта мельница и какой размер продукта она должна стабильно обеспечивать?» Такое различие позволяет избежать распространенной ошибки при закупках: выбора одного большого диаметра ради долговечности в ущерб производительности или контролю конечной крупности.

Диаметр шаров должен соответствовать наиболее крупным частицам, поступающим в мельницу

Ударное разрушение в значительной степени зависит от массы шара. С увеличением диаметра масса каждого шара быстро возрастает, что позволяет ему передавать более высокую энергию удара при падении или каскадном движении в загрузке. Поэтому кованые шары большего размера обычно используются там, где питание содержит крупные фрагменты, твердый минерализованный материал или широкий гранулометрический состав.

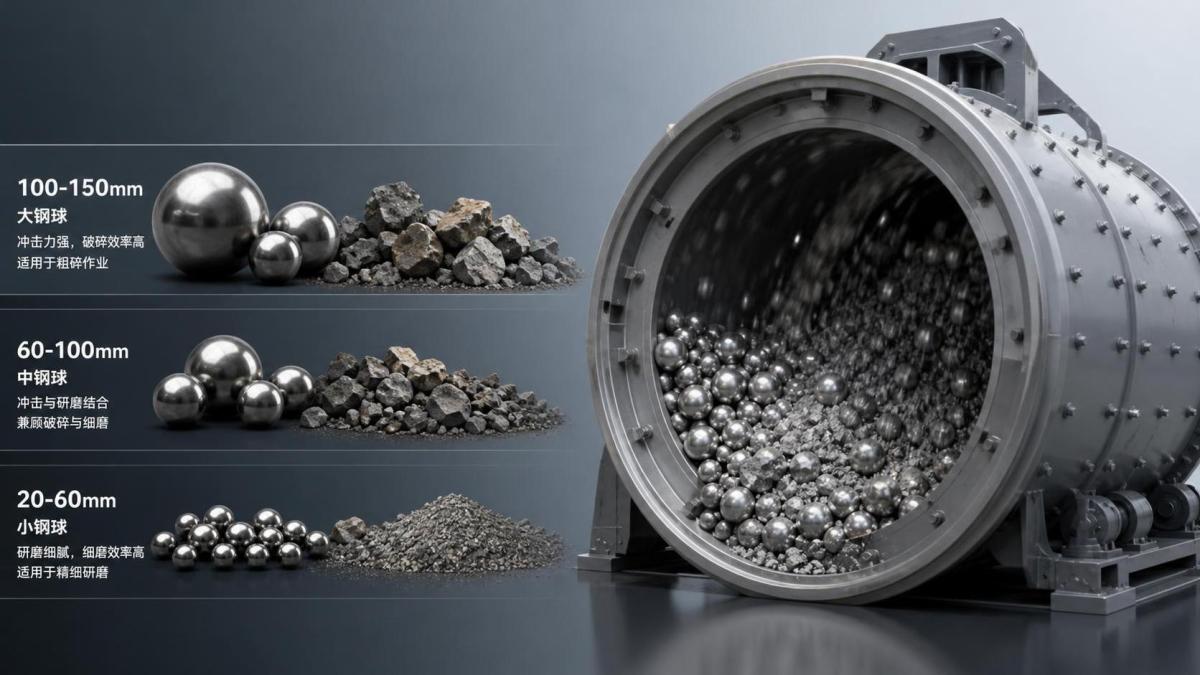

В общих чертах, размеры от 100 мм до 150 мм связаны с условиями работы, требующими более высокой силы разрушения. Они часто рассматриваются, когда в первичную шаровую мельницу поступает относительно крупное питание или когда руда обладает высокой твердостью и сопротивляется разрушению. Шары от 60 мм до 100 мм часто применяются для смешанных или промежуточных задач измельчения. Меньшие диаметры, например от 20 мм до 60 мм, обеспечивают более плотное количество точек измельчения и, как правило, более полезны по мере приближения контура к требуемой более тонкой крупности продукта.

Эти диапазоны следует рассматривать как рабочую логику, а не как правило подбора размера, заменяющее данные по мельнице. Две фабрики, перерабатывающие руду с одинаковой номинальной максимальной крупностью, могут нуждаться в разных мелющих телах, поскольку текстура минералов, прочность руды, влажность питания, скорость мельницы, состояние лифтеров и плотность пульпы способны изменять условия разрушения.

Шар, слишком малый для питания, может циркулировать в мельнице с ограниченным эффектом разрушения. Мельница может казаться полностью загруженной, в то время как крупные частицы остаются в разгрузке или накапливаются в циркулирующей нагрузке. Слишком большой шар может создать противоположную проблему: достаточное ударное воздействие на крупные частицы, но неэффективную обработку мелочи, при которой избыточная масса мелющих тел потребляет энергию, не обеспечивая полезного уменьшения крупности.

Почему смешанная шаровая загрузка обычно работает лучше, чем шары одного размера

Измельчение не является единичным событием. Материал поступает в мельницу с одним гранулометрическим составом и выходит с другим, поэтому загрузка мелющих тел должна одновременно выполнять разные задачи. Крупные шары отвечают за раскрытие крупных частиц и создание новых поверхностей разрушения. Средние шары продолжают процесс сокращения размера. Мелкие шары создают больше точек контакта для измельчения тонких частиц.

Однородная загрузка может быть оправдана при узком и стабильном питании, однако для переменной руды она часто является неудачной долгосрочной стратегией. Мельница, работающая только с крупными коваными стальными шарами, может сохранять способность разрушать крупные частицы, но терять эффективность тонкого измельчения. Загрузка, состоящая преимущественно из мелких шаров, может эффективно формировать мелкую фракцию, но испытывать затруднения при поступлении в контур более крупного питания.

По этой причине операторам следует оценивать график добавления шаров, а также первоначальную загрузку. Распределение шаров по размерам непрерывно меняется по мере износа мелющих тел. Если пополнение состоит только из одного диаметра, рабочая загрузка может постепенно отклониться от распределения, необходимого для контура. Практическая программа использования мелющих тел учитывает:

• максимальную крупность и гранулометрический состав свежего питания;
• целевую крупность продукта и точку разделения классификации;
• эффективный объем мельницы, потребляемую мощность, скорость и профиль футеровки;
• долю крупного, промежуточного и мелкого материала, уже циркулирующего в контуре;
• скорость износа мелющих тел каждого размера во время работы; и
• стабильны ли характеристики руды или меняются между зонами добычи.

Цель состоит не в поддержании визуально равномерной загрузки. Она заключается в сохранении достаточной энергии удара для крупной фракции при обеспечении достаточной площади поверхности мелющих тел и частоты контактов для более мелкой фракции.

Важна твердость, но также важна твердость по всему сечению шара

При сравнении размеров кованых стальных шаров покупатели часто в первую очередь обращают внимание на поверхностную твердость. Это важный показатель, особенно при абразивной руде, однако он не описывает всю картину эксплуатационных характеристик. Шар большого диаметра должен сохранять соответствующий профиль твердости ниже поверхности, одновременно сопротивляясь разрушению при многократных ударах. Если внешний слой твердый, но внутренняя структура не обладает достаточной прочностью или вязкостью, шар может растрескиваться, откалываться или преждевременно выходить из строя.

С увеличением диаметра обеспечить этот баланс становится сложнее. Термообработка должна контролироваться таким образом, чтобы в более крупных шарах не возникал чрезмерный градиент твердости от поверхности к сердцевине. Небольшие шары легче нагревать и охлаждать более равномерно. Крупные шары требуют процесса, способного обеспечить стабильные металлургические свойства по значительно большей толщине сечения.

Например, в спецификации поставщика может быть указана поверхностная твердость выше 60 HRC для кованых шаров размером от 70 мм до 90 мм, выше 58 HRC для размеров от 100 мм до 120 мм и выше 55 HRC для размеров от 130 мм до 150 мм. Такую закономерность не следует автоматически воспринимать как снижение качества при увеличении диаметра. Она отражает практическую необходимость сбалансировать износостойкость и ударную вязкость по мере увеличения сечения шара. Заявленное требование к ударной вязкости не менее 12 J/cm2 также имеет значение, поскольку хрупкие мелющие тела могут создавать эксплуатационные проблемы даже при высокой начальной твердости.

Поэтому показатели твердости следует рассматривать вместе с местом проведения испытания, диаметром шара и стабильностью термообработки у поставщика. Единичный результат испытания поверхности не подтверждает, что партия будет надежно работать в мельнице с высокими ударными нагрузками.

Выбор размера нельзя отделять от химического состава стали

Шары одного диаметра могут работать по-разному в зависимости от конструкции сплава и термообработки. Углерод, марганец, хром, кремний и другие контролируемые элементы влияют на прокаливаемость, износостойкость и вязкость. На практике вопрос состоит не в том, всегда ли одна марка лучше другой. Важно, подходят ли химический состав и технологический процесс для конкретных условий эксплуатации и диаметра шара.

Мелющие тела с повышенным содержанием углерода или хрома могут обеспечивать высокую твердость и стойкость к абразивному износу, но контур измельчения с сильными ударами также требует достаточной вязкости. Для крупного кованого шара, используемого для крупной твердой руды, состав, выбранный только с учетом поверхностного износа, может повысить риск растрескивания, если режим термообработки не обеспечивает подходящую внутреннюю структуру. Напротив, очень вязкий, но сравнительно мягкий шар может выдерживать удары, но изнашиваться слишком быстро, увеличивая расход и изменяя распределение загрузки быстрее, чем ожидалось.

Обозначения марок, такие как B2, B3, B4, B6, 65Mn, 60Mn, 40Cr и 42CrMo, являются полезной отправной точкой для обсуждения, но не представляют собой полную спецификацию для закупки. Химические диапазоны могут пересекаться, а качество обработки способно существенно влиять на конечный результат. Прослеживаемость партий, контроль сырья, качество ковки, записи по термообработке и репрезентативные механические испытания дают больше информации, чем одно лишь название марки.

Что проверить перед заказом шара большего или меньшего размера

Изменение размера кованых стальных шаров следует рассматривать как корректировку режима работы, а не просто как замену при закупке. Перед переходом на более крупные мелющие тела необходимо подтвердить, действительно ли в контуре имеется проблема разрушения крупных частиц. Признаками могут быть постоянное присутствие крупного материала в разгрузке мельницы, рост циркулирующей нагрузки, снижение производительности при стабильной скорости подачи или огрубление продукта при нормальной в остальном работе. Эти симптомы также могут быть вызваны изношенной футеровкой, изменением прочности питания, проблемами классификации или неподходящими условиями пульпы, поэтому нельзя связывать их только с размером шаров.

Перед переходом на более мелкие мелющие тела следует проверить, обеспечивает ли мельница уже достаточное ударное воздействие для наиболее крупных частиц питания. Более мелкие тела могут улучшить обработку промежуточных и мелких фракций, но не способны компенсировать недостаточную силу разрушения крупной части питания.

Для испытания или нового договора поставки покупателям следует запрашивать технический пакет для конкретного размера, а не общий буклет по мелющим телам. В нем должны быть указаны номинальный диаметр и допуск, диапазон массы, требование к твердости, требование к вязкости, где это применимо, диапазон химического состава и метод проверки партии. Контроль также должен включать визуальный осмотр на наличие трещин, закатов, чрезмерного обезуглероживания, неправильной формы и аномальных поверхностных дефектов.

Не сравнивайте стоимость только по цене за тонну

Крупные кованые стальные шары обычно имеют большую единичную массу и могут стоить дороже за штуку, тогда как для формирования загрузки из мелких шаров требуется большее количество штук. Однако ни одно из этих сравнений не отражает полную картину затрат. Значимым показателем является стоимость мелющих тел на тонну переработанной руды или на тонну продукта требуемого качества, рассматриваемая вместе с энергопотреблением, производительностью, крупностью продукта и внеплановыми остановками мельницы.

Шар с более низкой ценой может оказаться дорогим, если он быстро изнашивается, ломается или вынуждает часто изменять загрузку мелющих тел. Шар премиального класса также может не оправдать своей стоимости, если его твердость и размер превышают фактические требования руды и мельницы. Наиболее полезное коммерческое сравнение основывается на документированном периоде испытаний с определенными условиями эксплуатации, а не на одной поставленной партии или коротком периоде наблюдения.

Если стержневое измельчение применяется перед шаровым измельчением или наряду с ним, взаимодействие между типами мелющих тел также заслуживает внимания. Стержневые мельницы обеспечивают иной характер измельчения и часто выбираются для определенных характеристик питания и требований к продукту. Поэтому спецификации длямелющих стальных стержней следует рассматривать отдельно от спецификаций для кованых шаров, даже если оба вида поставляются на одну и ту же обогатительную фабрику. Диаметр стержней, прямолинейность, характер износа и склонность к спутыванию создают другой комплекс эксплуатационных вопросов.

Практический подход к принятию решения

Начните с данных существующего контура: максимальной крупности питания, гранулометрического состава питания, целевой крупности измельчения, производительности, потребляемой мощности, текущего расхода мелющих тел и распределения по размерам шаров, извлеченных из мельницы. Затем сопоставьте эту информацию с состоянием футеровки и классификационного оборудования. Если эти элементы стабильны, контролируемая корректировка распределения размеров добавляемых шаров может показать, ограничивают ли мелющие тела производительность.

Для новых установок или при существенных изменениях руды разумно начать с обоснованной смешанной загрузки, а не сразу ограничиваться одним диаметром. Отслеживайте крупность продукта, производительность, мощность и износ мелющих тел в стабильных условиях. Цель состоит в определении воспроизводимого рабочего диапазона, а не в доказательстве превосходства самого крупного или самого твердого кованого стального шара.

Лучше всего подходит тот размер, который обеспечивает достаточную энергию удара для разрушения наиболее крупного материала, не создавая избыточной массы в части процесса тонкого измельчения. После установления такого баланса химический состав, термообработка, контроль качества и дисциплина пополнения определяют, будет ли выбранный размер продолжать обеспечивать ценность в течение срока службы шаровой загрузки мельницы.
